Область применения — механизмы управления кранами и прочим грузоподъёмным оборудованием.
- Характер приложения нагрузки — постоянный или переменный;
- Направление действия нагрузки — в одну сторону или с возможностью реверса;
- Эксплуатация в непрерывном или периодическом режиме;
- Все варианты направления вращения валов;
- Значение частоты вращения на входном валу — не более 1800 оборотов в минуту;
- Атмосферные условия — I и II согласно ГОСТ 15150-69, при условии запылённости воздуха до 10 мг/м3;
- Изделия с климатическими исполнениями У и Т предназначены для использования на территориях категорий размещения 1-3, УХЛ и О — для использования на территориях категории размещения 4.

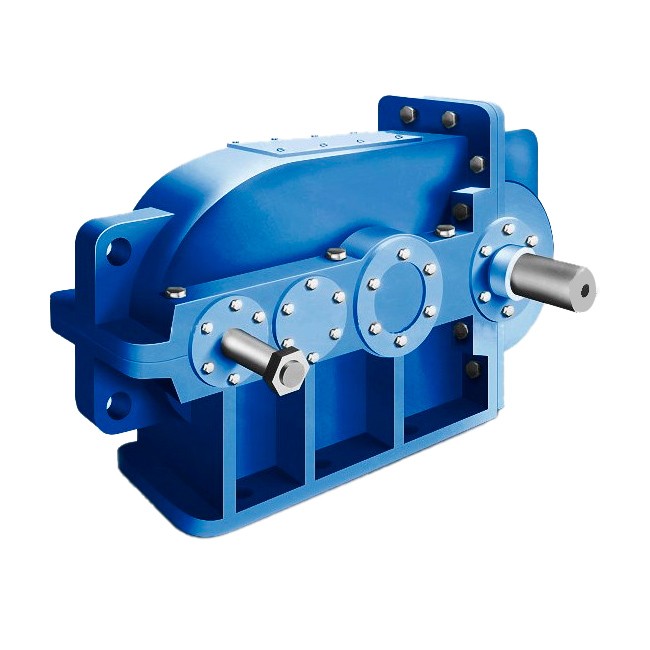

Технические характеристики редуктора ВК-350
| Типоразмер | ВК-350 | |||||
| Номинальное передаточное отношение, i | 10 | 14 | 31,5 | 50 | ||
| Номинальный крутящий момент на тихоходном валу, Т, Нxм; при номинальной частоте вращения быстроходного вала, с-1(об/мин) | 10 (600) | Тяжелый | 398 | 423 | 501 | 478 |
| Средний | 478 | 490 | 552 | 557 | ||
| Легкий | 541 | 579 | 652 | 637 | ||
| Особо легкий | 764 | 802 | 902 | 875 | ||
| 12,5 (750) | Тяжелый | 369 | 410 | 481 | 478 | |
| Средний | 433 | 499 | 562 | 573 | ||
| Легкий | 497 | 570 | 642 | 637 | ||
| Особо легкий | 751 | 784 | 882 | 891 | ||
| 16,6 (1000) | Тяжелый | 325 | 401 | 481 | 478 | |
| Средний | 382 | 468 | 541 | 573 | ||
| Легкий | 449 | 535 | 632 | 621 | ||
| Особо легкий | 716 | 762 | 872 | 860 | ||
| Наибольший кратковременно допустимый крутящий момент на тихоходном валу, Тmax, Нxм | 13500 | |||||
| Масса, кг, не более | 77 | |||||
Примечания:
- Во время работы в режиме реверса, то есть в условиях переменного направления нагрузки, табличные значения номинальных крутящих моментов на выходных валах необходимо уменьшить на 30%;
- Допускаются краткосрочные двукратные перегрузки, которые возникают во время пусков и остановок двигателя, при условии, что количество циклов нагружения быстроходного вала в перегруженном режиме за весь период эксплуатации редуктора будет меньше, чем 3*106;
- Фактическое значение радиальной нагрузки для выходного вала сборок 13, 23 и 33, а также для входного вала сборок 31, 32 и 33 необходимо снизить вдвое от номинального.
